Jak sprawdzić zasilacz w telewizorze? Poradnik krok po kroku

Brak reakcji telewizora nie musi oznaczać uszkodzonego zasilacza. Najpierw sprawdź gniazdko, przewód, pilot i tryb czuwania. Dopiero potem, przy zachowaniu szczególnej ostrożności, można obejrzeć moduł zasilacza i zmierzyć jego napięcia multimetrem.

Dlaczego telewizor nie reaguje?

Podłącz do tego samego gniazdka inne urządzenie, na przykład lampę. Sprawdź też, czy przewód zasilający jest prawidłowo osadzony zarówno w telewizorze, jak i w gniazdku. Jeśli używasz listwy przeciwprzepięciowej, na próbę ją pomiń.

Spróbuj uruchomić telewizor przyciskiem znajdującym się na obudowie. W ten sposób wykluczysz rozładowane baterie lub uszkodzenie pilota. Czerwona dioda zwykle oznacza tryb czuwania, czyli gotowość odbiornika do uruchomienia. Jej całkowity brak może wskazywać na problem z doprowadzeniem zasilania, zasilaczem albo płytą główną.

Wykonaj także reset zasilania:

1. Odłącz telewizor od gniazdka.
2. Odczekaj co najmniej 1–2 minuty.
3. Odłącz wszystkie urządzenia zewnętrzne, takie jak dekoder, konsola lub soundbar.
4. Podłącz wyłącznie przewód zasilający i spróbuj włączyć telewizor przyciskiem na obudowie.

Jeśli nadal nie ma diody, dźwięku ani reakcji na przyciski, można przejść do oględzin wnętrza. Warto jednak pamiętać, że identyczny objaw powoduje czasem awaria płyty głównej, a nie samego zasilacza.

Jak bezpiecznie przygotować telewizor?

Wewnątrz telewizora występuje napięcie sieciowe około 230 V, a kondensatory mogą przechowywać ładunek jeszcze po odłączeniu przewodu. Osoba bez doświadczenia w elektronice powinna ograniczyć się do czynności zewnętrznych albo zlecić diagnostykę serwisowi.

Przed zdjęciem obudowy sprawdź następujące warunki bezpieczeństwa:

• Telewizor jest całkowicie odłączony od gniazdka.
• Odłączone są wszystkie przewody sygnałowe i urządzenia zewnętrzne.
• Urządzenie stoi na stabilnej, suchej powierzchni.
• Od odłączenia minęło kilka minut, a najlepiej dłuższy czas.
• Nie dotykasz żadnych elementów zasilacza ani nie próbujesz zwierać kondensatorów.
• Masz doświadczenie w pracy z elektroniką i odpowiednie narzędzia.

Samo odczekanie nie daje gwarancji całkowitego rozładowania kondensatorów. Nie wykonuj pomiarów po stronie sieciowej, jeśli nie znasz zasad pracy z wysokim napięciem.

Co można sprawdzić bez multimetru?

Po bezpiecznym zdjęciu tylnej pokrywy zlokalizuj płytkę zasilacza. Zwykle znajduje się przy gnieździe przewodu sieciowego i jest połączona z płytą główną oraz pozostałymi modułami. Nie dotykaj jej podczas oględzin.

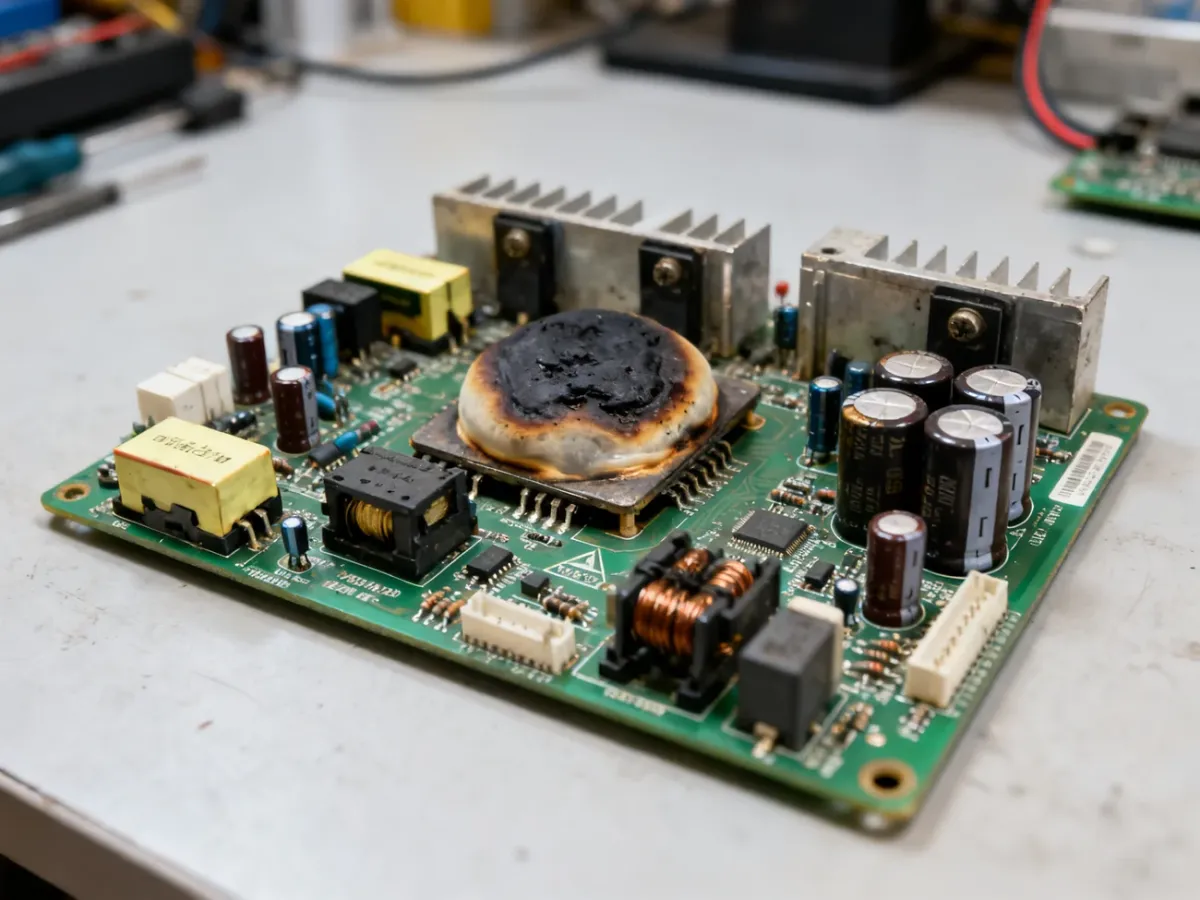

Szukaj przede wszystkim trzech rodzajów śladów uszkodzeń:

• Spuchnięte kondensatory – ich górna część jest wybrzuszona zamiast płaskiej, czasem widać też wyciek.
• Przepalony bezpiecznik – drut wewnątrz szklanej obudowy może być przerwany, a element może mieć ciemne ślady.
• Przypalenia – odbarwienia laminatu, nadtopione elementy, okopcenie lub zapach spalenizny.

Przepalony bezpiecznik nie zawsze jest pierwotną przyczyną awarii. Zastąpienie go mocniejszym elementem lub zmostkowanie przewodem może doprowadzić do pożaru i dalszego uszkodzenia telewizora. Naprawa komponentowa, wymagająca lutowania i sprawdzenia przyczyny zwarcia, nie jest dobrym zadaniem dla początkującego.

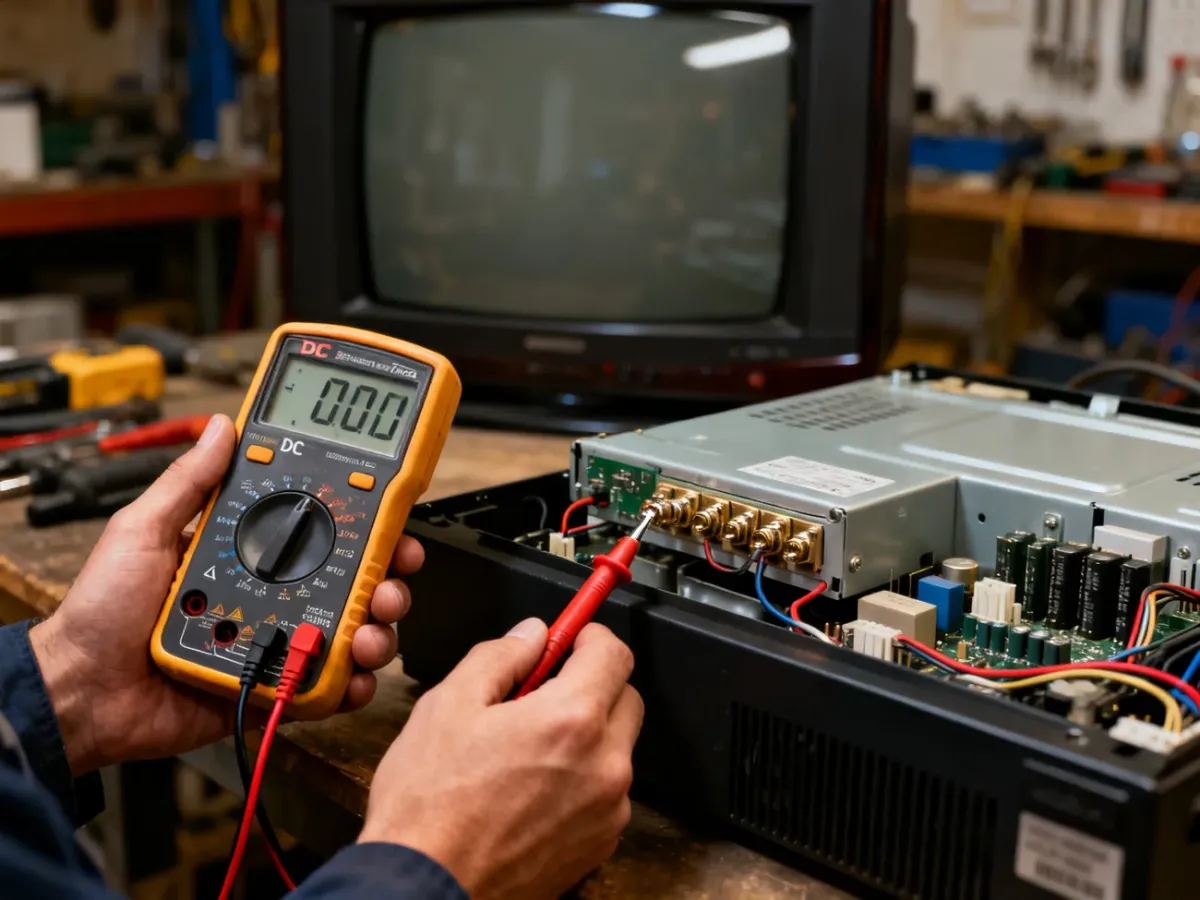

Jak zmierzyć napięcia zasilacza multimetrem?

Do pomiaru potrzebny jest multimetr cyfrowy ustawiony na napięcie stałe DC. Oznaczenia punktów pomiarowych znajdziesz na płytce lub przy złączu prowadzącym do płyty głównej. Nie zakładaj, że każdy model ma dokładnie taki sam układ wyprowadzeń. Zawsze kieruj się opisem na płytce i dokumentacją konkretnego telewizora.

W wielu telewizorach spotyka się następujące linie zasilające:

Podane wartości są typowe, ale nie uniwersalne. W niektórych modelach występują inne napięcia, a linia podświetlenia może mieć znacznie wyższą wartość zależną od konstrukcji. Nie przykładaj sond do przypadkowych pinów.

Jeśli masz doświadczenie i dokładne oznaczenia złącza, pomiar wykonuje się w następującej kolejności:

1. Ustaw multimetr na pomiar napięcia stałego DC, wybierając zakres obejmujący spodziewaną wartość.
2. Przy wyłączonym i odłączonym telewizorze zidentyfikuj masę oraz badane wyprowadzenie na złączu.
3. Umieść czarną sondę na punkcie oznaczonym jako masa, a czerwoną na badanej linii.
4. Włącz telewizor, nie dotykając wnętrza rękami, i odczytaj napięcie.
5. Porównaj wynik z opisem na płytce lub schematem serwisowym danego modelu.
6. Wyłącz urządzenie i odłącz je od sieci przed zmianą połączeń lub dalszymi oględzinami.

Obecność napięcia standby przy braku uruchomienia pozostałych linii może oznaczać problem z płytą główną, sygnałem włączającym albo samym zasilaczem. Brak wszystkich napięć sugeruje awarię zasilacza lub doprowadzenia energii. Sam odczyt prawidłowego napięcia bez obciążenia nie zawsze potwierdza sprawność modułu, ponieważ napięcie może spadać po uruchomieniu odbiornika.

Nie wykonuj domowego testu pod obciążeniem przez przypadkowe podłączanie żarówek, rezystorów lub innych elementów. Dobór obciążenia zależy od konkretnej linii, a pomyłka może uszkodzić zasilacz albo stworzyć zagrożenie porażeniem.

Co zrobić po diagnozie?

Jeżeli oględziny wykazały spuchnięte kondensatory, przypalenia lub brak wymaganych napięć, najbezpieczniejszym rozwiązaniem jest wymiana całego modułu na część zgodną z dokładnym modelem telewizora i oznaczeniem płytki. Liczą się nie tylko napięcia, lecz także numer modułu, układ złączy oraz wersja płyty.

Jeśli napięcia są prawidłowe, przyczyny trzeba szukać także na płycie głównej lub w układzie sterowania. W telewizorach LED możliwy jest również problem ze sterownikiem podświetlenia albo listwami LED, ale ich diagnostyka zwykle wymaga dalszego demontażu matrycy. W starszych telewizorach plazmowych, takich jak Panasonic TX-P55VT30, nie należy automatycznie przenosić procedur przeznaczonych dla konstrukcji LED.

Brak multimetru, doświadczenia lub pewności co do punktów pomiarowych to wystarczający powód, by zakończyć pracę na sprawdzeniu przewodu, gniazdka i zewnętrznych objawów. Koszt modułu lub naprawy warto porównać z wartością telewizora, ale nie należy oszczędzać kosztem bezpieczeństwa.
