Jak podłączyć listwę antyprzepięciową?

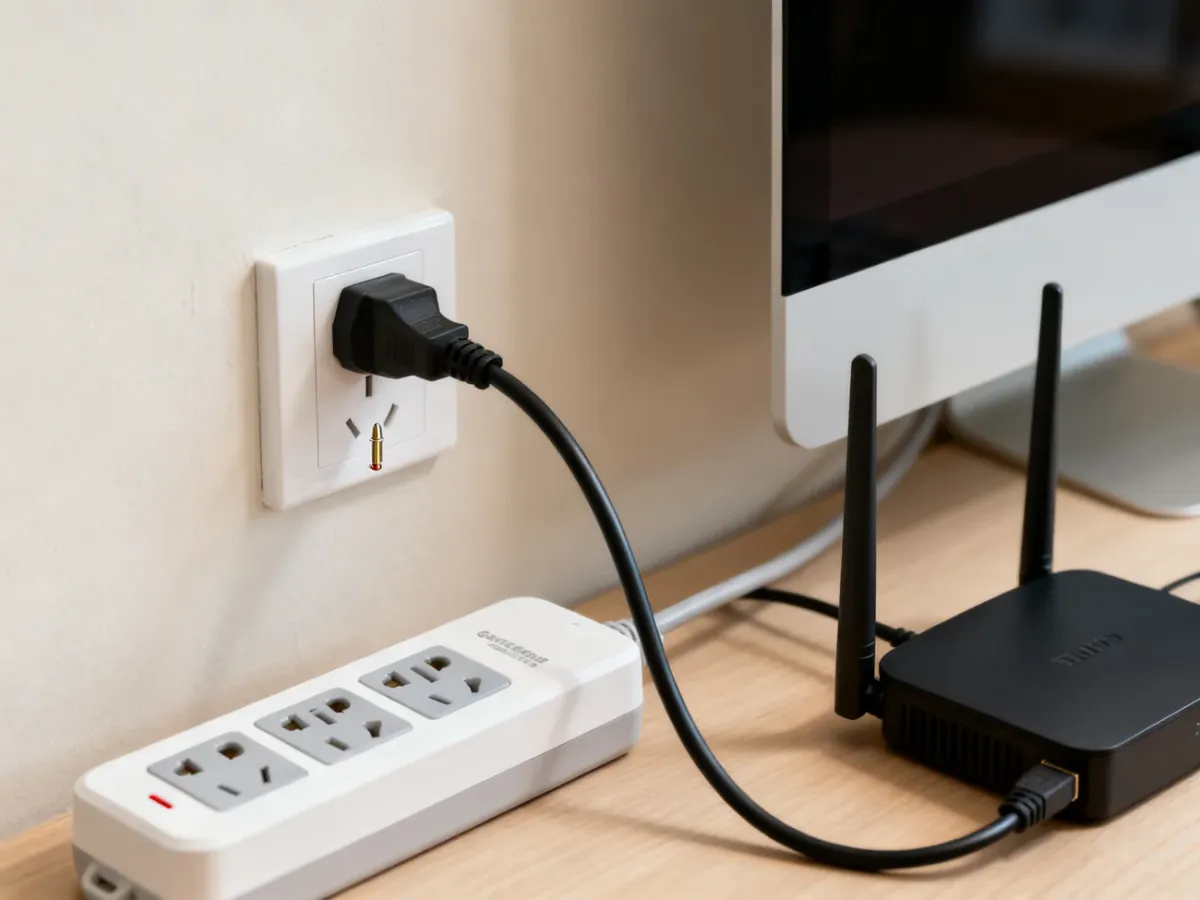

Listwę antyprzepięciową podłącz bezpośrednio do gniazdka ściennego z uziemieniem, czyli bolcem. Dopiero wtedy jej układ ochronny, między innymi warystor, ma drogę do odprowadzenia nadmiaru energii. Gniazdko bez uziemienia albo zwykły przedłużacz bez przewodu ochronnego sprawi, że listwa będzie działała głównie jak rozgałęziacz.
Jak podłączyć listwę antyprzepięciową krok po kroku?
Przed podłączeniem odłącz urządzenia od zasilania i ustaw listwę w miejscu, w którym nie będzie narażona na wilgoć, zgniatanie ani przykrycie materiałami utrudniającymi odprowadzanie ciepła. Następnie wykonaj poniższe czynności:
- Sprawdź gniazdko ścienne. Powinno mieć bolec uziemiający i nie może być luźne, uszkodzone ani nadmiernie nagrzane.
- Podłącz wtyczkę listwy bezpośrednio do gniazdka. Nie stosuj po drodze zwykłego przedłużacza ani drugiej listwy.
- Podłącz urządzenia do gniazd listwy, zaczynając od sprzętu o największym znaczeniu, na przykład komputera, telewizora, konsoli lub routera.
- Sprawdź łączną moc urządzeń. Nie może przekraczać maksymalnego obciążenia podanego na obudowie lub w instrukcji listwy.
- Włącz listwę i sprawdź diody sygnalizacyjne. Kontrolka ochrony powinna świecić zgodnie z opisem producenta.
Urządzenia o dużym poborze mocy, takie jak czajnik, grzejnik, suszarka czy urządzenie grzewcze, mogą szybko wykorzystać limit listwy. Przekroczenie maksymalnego obciążenia grozi przegrzaniem, stopieniem obudowy albo zadziałaniem bezpiecznika. Wartość graniczna jest zawsze określona przez producenta, dlatego nie należy oceniać jej wyłącznie na podstawie liczby gniazd.

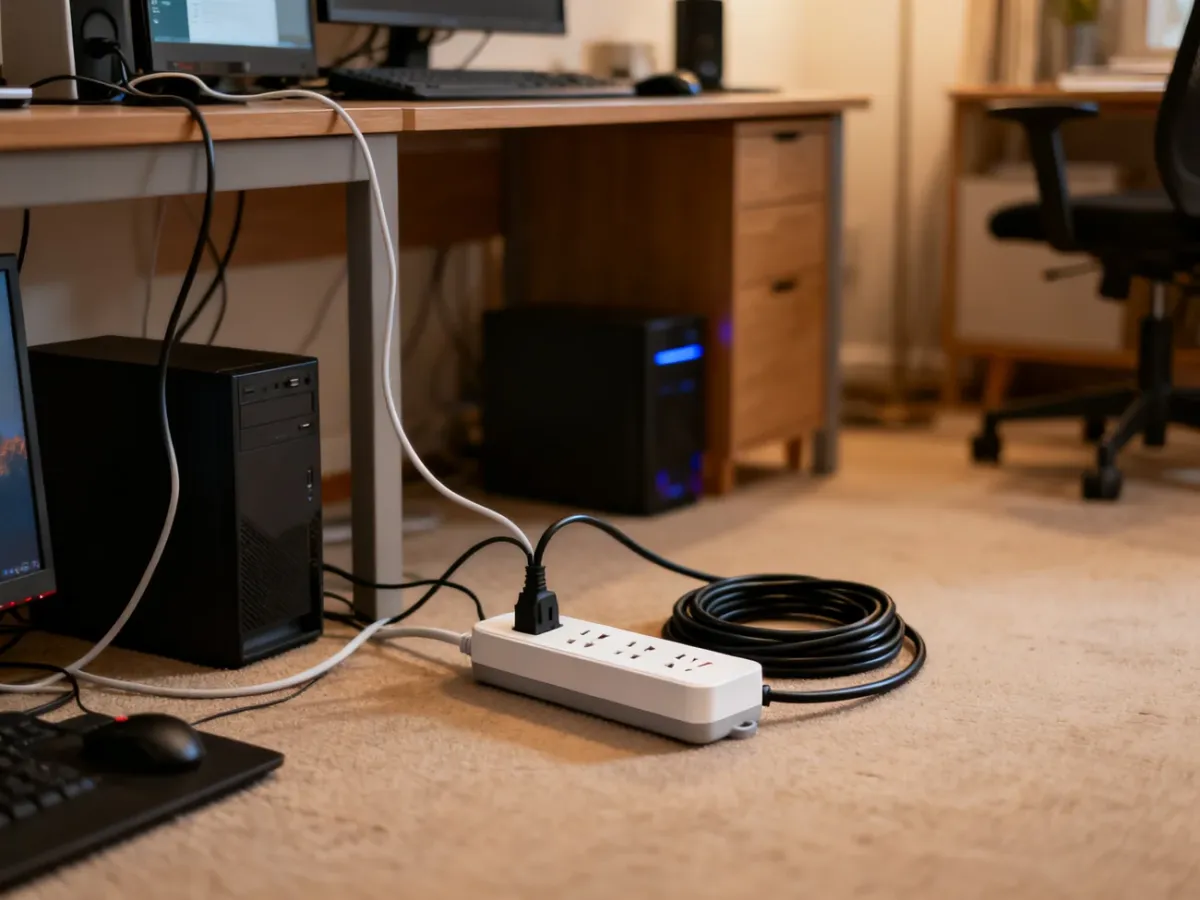

Jeżeli przewód jest dłuższy niż potrzeba, nie zwijaj go ciasno podczas pracy pod dużym obciążeniem. Zwijanie utrudnia oddawanie ciepła. Bezpieczniejszym rozwiązaniem jest ułożenie kabla luźno, bez załamań i naprężeń.
Dlaczego potrzebne jest gniazdko z uziemieniem?
W listwie antyprzepięciowej znajduje się zwykle warystor, nazywany też MOV. Przy krótkotrwałym wzroście napięcia ogranicza on jego poziom i pochłania część energii. Aby ochrona mogła zadziałać zgodnie z przeznaczeniem, instalacja musi zapewniać właściwą drogę odprowadzenia tej energii.
Najprościej wyobrazić to sobie jak odpływ. Warystor reaguje na przepięcie, a przewód ochronny połączony z uziemieniem pozwala odprowadzić jego skutki. Bez uziemienia nie ma właściwej drogi dla nadmiaru energii, więc listwa nie zapewnia pełnej ochrony przeciwprzepięciowej.
Dlatego listwa podłączona do starego gniazdka bez bolca albo do zwykłego przedłużacza pozbawionego przewodu ochronnego nie spełnia swojej podstawowej funkcji. Może nadal rozdzielać zasilanie, a niektóre jej zabezpieczenia mogą reagować na przeciążenie, ale nie należy traktować jej wtedy jako skutecznej ochrony sprzętu przed przepięciem.
Jeśli w mieszkaniu znajdują się wyłącznie gniazdka bez uziemienia, nie należy samodzielnie dorabiać połączeń ani łączyć bolca z przypadkowym elementem instalacji. Stan przewodów powinien ocenić elektryk. W większej instalacji ochrona może obejmować także ograniczniki przepięć w rozdzielnicy, ale ich montaż wymaga sprawdzenia instalacji i wykonania prac przez osobę z odpowiednimi uprawnieniami.
Czy można łączyć listwy antyprzepięciowe?
Łączenie listwy z listwą, czyli podłączanie jednej do drugiej, nie jest zalecanym sposobem zasilania. Taki układ zwiększa ryzyko przeciążenia wtyczki, przewodu i pierwszej listwy, a także utrudnia ocenę rzeczywistego obciążenia. Nie poprawia też ochrony przeciwprzepięciowej. Jeżeli pierwsza listwa jest podłączona do gniazda bez uziemienia, druga również nie odzyska tej funkcji.
Gdy sprzęt znajduje się daleko od gniazdka, lepiej zastosować jedną listwę z odpowiednio długim przewodem albo zlecić wykonanie dodatkowego gniazda. Każde rozwiązanie trzeba dopasować do mocy podłączonych urządzeń i parametrów instalacji.
Poniżej znajduje się krótkie porównanie najczęstszych sposobów podłączania:
| Sposób podłączenia | Bezpieczeństwo | Skuteczność ochrony |
|---|---|---|
| Listwa bezpośrednio do gniazda z uziemieniem | Wysokie, jeśli nie przekroczono obciążenia | Wysoka w zakresie przewidzianym przez listwę |
| Listwa podłączona do drugiej listwy | Niskie | Niska i zależna od obu urządzeń |
| Listwa podłączona do zwykłego przedłużacza | Niskie | Brak pełnej ochrony bez przewodu ochronnego |
Na co uważać podczas używania listwy?
Najczęstsze problemy wynikają nie z samego podłączenia, lecz z późniejszej eksploatacji. Przed pozostawieniem zestawu na stałe sprawdź następujące elementy:
- Uziemienie – listwa jest podłączona bezpośrednio do sprawnego gniazda z bolcem.
- Obciążenie – suma mocy urządzeń nie przekracza wartości podanej na listwie.
- Kontrolka ochrony – dioda świeci zgodnie z instrukcją i nie miga bez wyraźnej przyczyny.
- Przewód i wtyczka – nie mają pęknięć, nadtopień, przetarć ani śladów przegrzania.
- Ułożenie kabla – przewód nie jest ciasno zwinięty, przygnieciony ani naprężony.
Nie używaj listwy, jeśli obudowa, gniazda lub przewód są uszkodzone. Migająca albo zgaszona kontrolka ochrony może oznaczać zużycie elementu zabezpieczającego. W takiej sytuacji listwę należy odłączyć i sprawdzić instrukcję producenta, a zwykle także wymienić urządzenie.
Listwa ogranicza ryzyko związane z przepięciami, ale nie zastępuje ochrony całej instalacji. Przy cennym sprzęcie warto sprawdzić, czy budynek ma zabezpieczenia przeciwprzepięciowe w rozdzielnicy. Sama listwa jest ochroną końcową, przeznaczoną do urządzeń podłączonych tuż przy niej.
Najważniejsza zasada jest prosta: jedna listwa, bezpośrednio w gniazdku z uziemieniem, z obciążeniem mieszczącym się w limicie producenta. Jeśli w domu brakuje uziemienia albo potrzebujesz większej odległości od gniazda, bezpieczniej zmodernizować instalację lub użyć jednej listwy z dłuższym przewodem niż łączyć kilka listew szeregowo.
